ノイズ ブラックキューブ

小型エンジン発電機より発生する騒音を10.6dB低減

NETIS登録番号 CB-100019-A

建設工事等に使用する電動工具、保安設備、夜間等の照明用電源に使用する小型発電機は商用電源の取れない日々の工事で多く使われています。しかし、不特定の場所で日々の作業の電源となる性質上、小型発電機は設置場所を選ばずの稼働が大半となり、近隣への騒音環境の負担となっています。このノイズ ブラックキューブは、その小型発電機等を囲うことにより近隣への環境負荷を低減します。

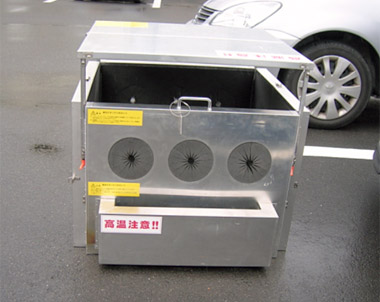

ノイズ ブラックキューブ
ノイズ ブラックキューブ

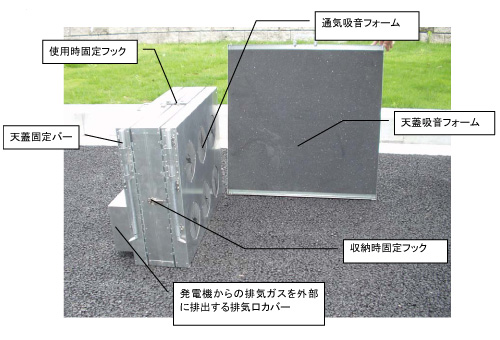

ノイズ ブラックキューブ（収納時）
ノイズ ブラックキューブ（収納時）

製品の特徴

  • 地上高さ1.2m、音源より7.5m離れた位置において無対策はL(5)73.2dBであった騒音が通気吸音フォーム（特許取得済み）を通過する事で、L(5)62.6dBとなり、10.6dBの低減効果があります。また、天蓋の吸音フォームの効果により上方への騒音も低減させております。
  • 軽量（本体11.3kg、天蓋5.3kg）、折り畳みが簡単に出来て、持ち運びに便利で移動、設置の手間を取らせません。
  • 屋外での使用に際して、天蓋で直射日光を遮ることにより発電機の燃料タンクが加熱されません。
  • 小型発電機の排気孔からの排気ガスを本体排気口を介して排気する事により、上部空間及び壁面の通気吸音フォームからノイズブラックキューブ内に新鮮な空気の流れが生じ、内部温度を一定に保ちます。

ノイズブラックキューブ
ノイズブラックキューブ

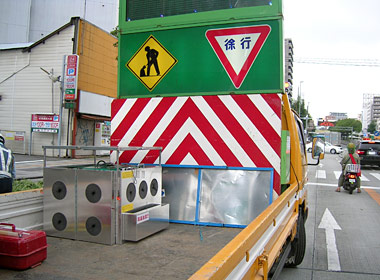

車載発電機の消音ボックスとして

騒音低減性能

騒音低減性能

測定結果

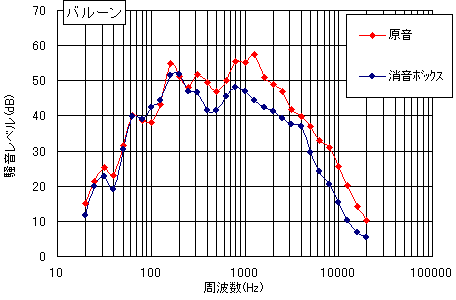

バルーン照明の消音ボックス
バルーン照明の消音ボックスとして
バルーン消音、近景
バルーン消音、近景

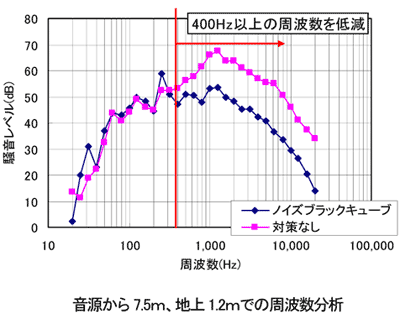

音源から7.5m、地上1.2mでの周波数分析

製品規格

ノイズブラックキューブ（2シリーズ）製品規格一覧表
製品名称 寸法（mm） 重量 対応機種 備考
ノイズブラックキューブ 幅750×奥行700×高さ700 本体　11.3kg
天蓋　5.3gk		 パイプフレーム
小型エンジン発電機		 　
バルーン消音ボックス 幅1,200×奥行880×高さ1,300 本体　18.0kg
嵩上　8.0kg
天蓋　4.5kg		 ヤンマー製他 本体部、(5.4+3.6)×2＝18.0kg
嵩上部、(1.8+2.2)×2＝8.0kg
天蓋　4.5kg

PDF形式[ ノイズ ブラックキューブ ]　詳細情報（86KB）
